鋳造

CAST

長年培ったノウハウ・技術で高品質な鋳造品を提供いたします

長年培ったノウハウ・技術で高品質な鋳造品を提供いたします
  • FC100~300、FCD400~700
  • ~200kg
  • 1~50個

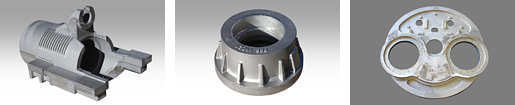

長年培ったノウハウ・技術で高品質な鋳造品を提供いたします
  • 多品種・少量対応が可能(ロット目安:1~50 個)
  • 中・小物の鋳鉄(1~200kg /個)の鋳造が可能
  • 造型砂に人工砂を使用することで、綺麗な鋳肌を実現
  • 鋳造シュミレーションにより、不具合リスクを回避
  • 協力会社との連携により、鋳鉄以外に各種アルミ合金にも対応可能

PLANT鋳造工場・詳細

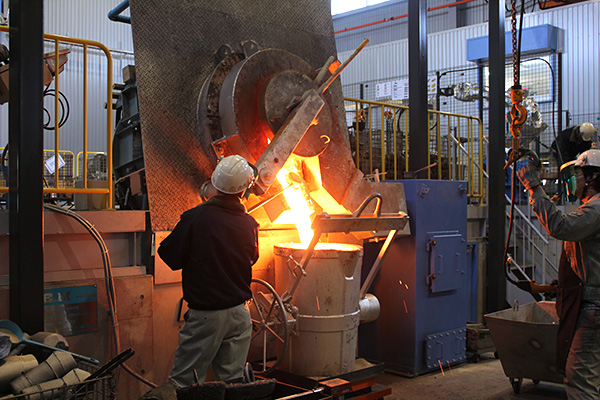

高周波誘導電気炉(1t 炉)

高周波誘導電気炉(1t 炉)

高周波誘導電気炉(0.2t 炉 × 2基)

高周波誘導電気炉(0.2t 炉 × 2基)

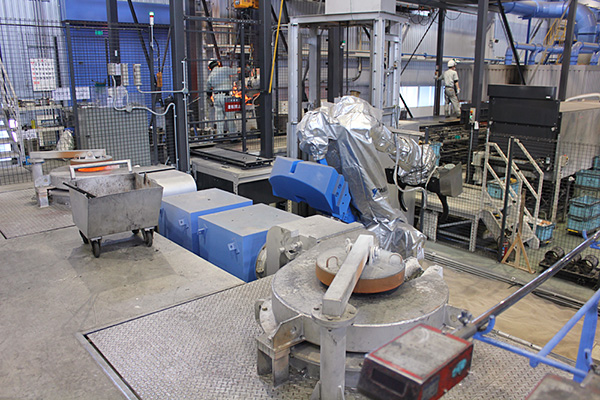

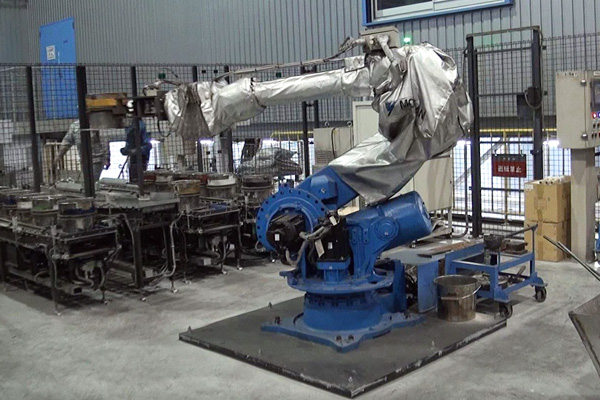

溶解材料投入ロボット

溶解材料投入ロボット

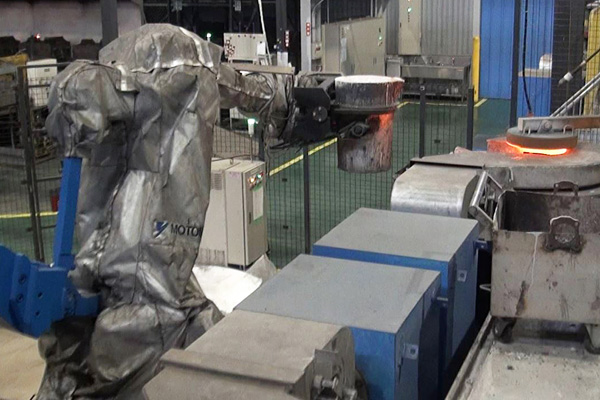

取鍋搬送ロボット

取鍋搬送ロボット

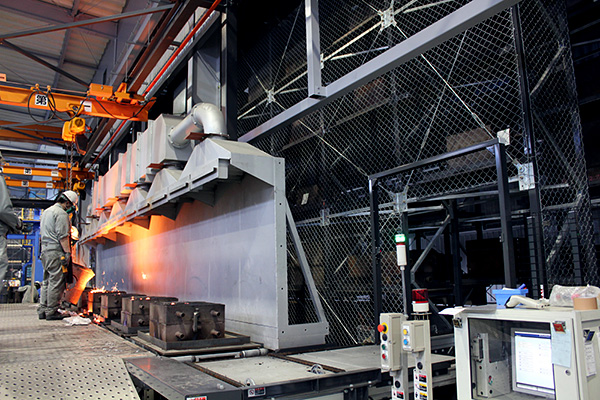

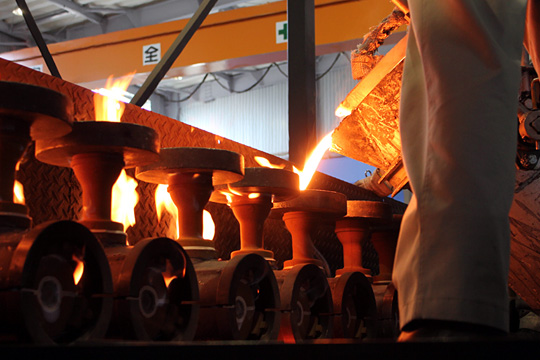

鋳込みライン(1t 炉用)

鋳込みライン(1t 炉用)

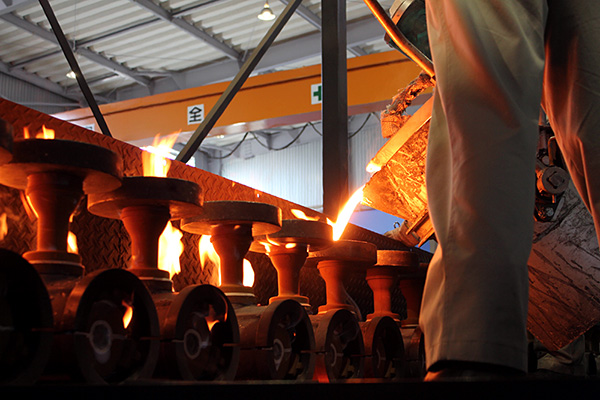

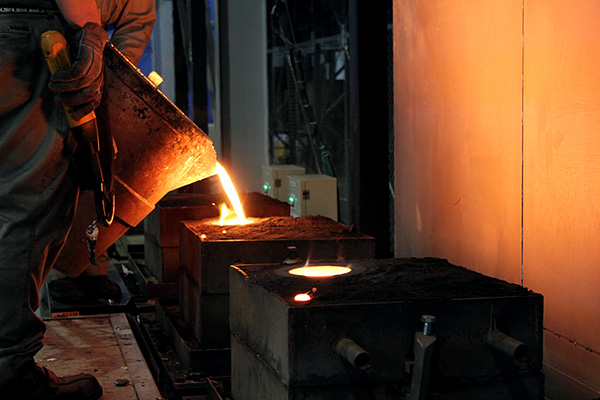

鋳込みライン(0.2t 炉用)

鋳込みライン(0.2t 炉用)

造型・鋳込・後処理ライン直通自動倉庫

造型・鋳込・後処理ライン直通自動倉庫

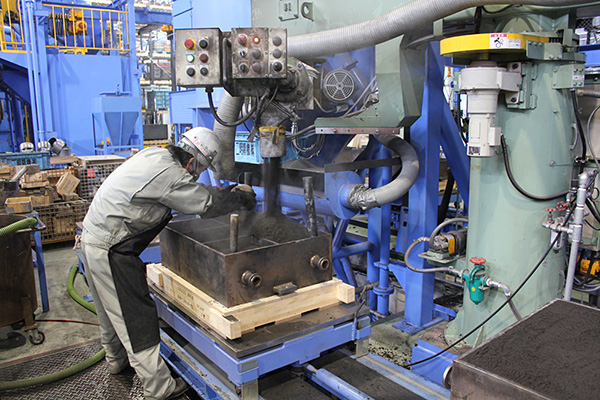

鋳型造型(アルカリフェノール自硬性)

鋳型造型(アルカリフェノール自硬性)

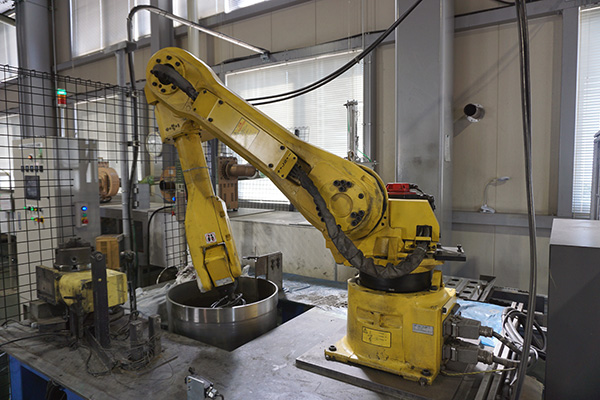

塗型ロボット

塗型ロボット

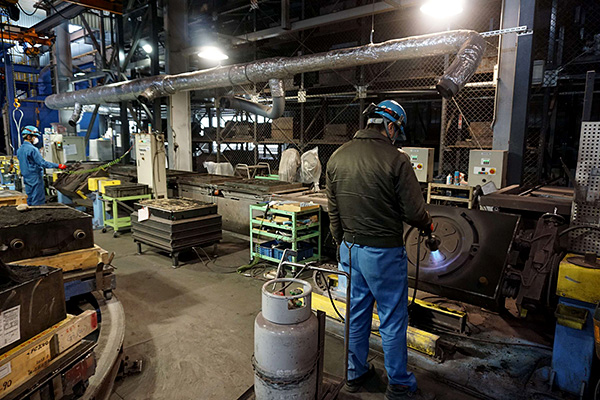

型合わせ・塗型

型合わせ・塗型

自硬性造型設備

自硬性造型設備

解枠(サンドクラッシャー)

解枠(サンドクラッシャー)

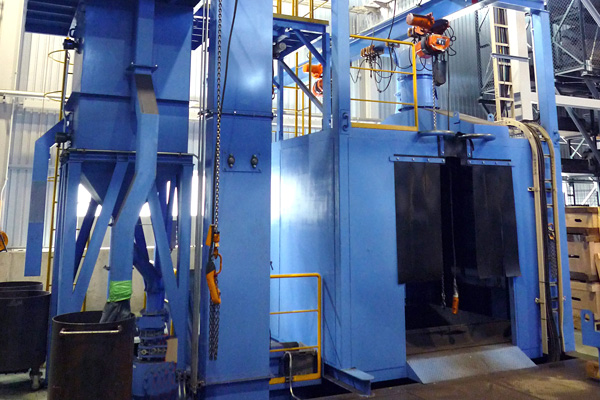

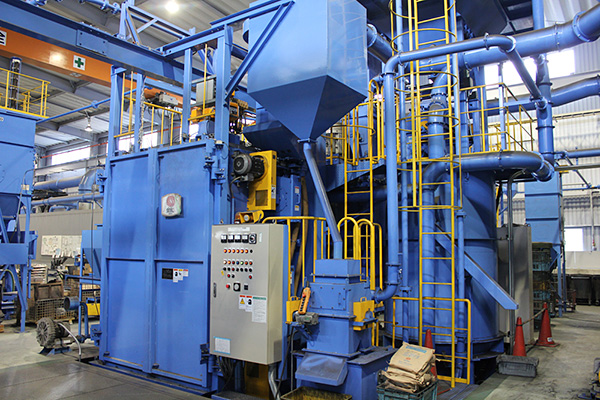

ショットブラスト

ショットブラスト

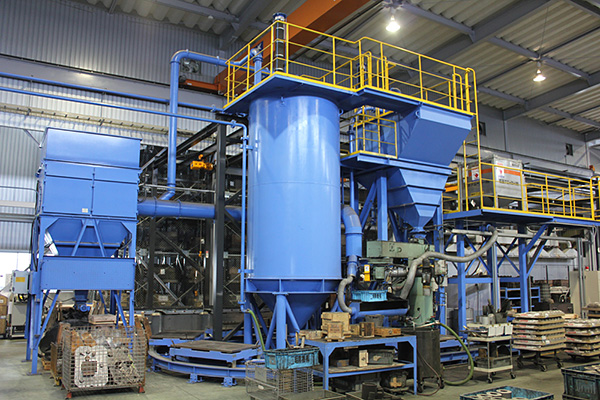

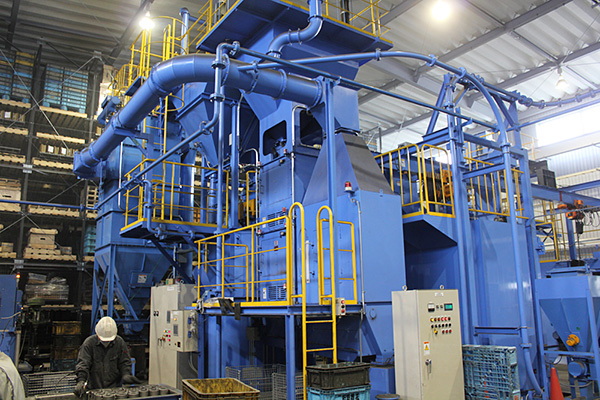

砂再生設備

砂再生設備

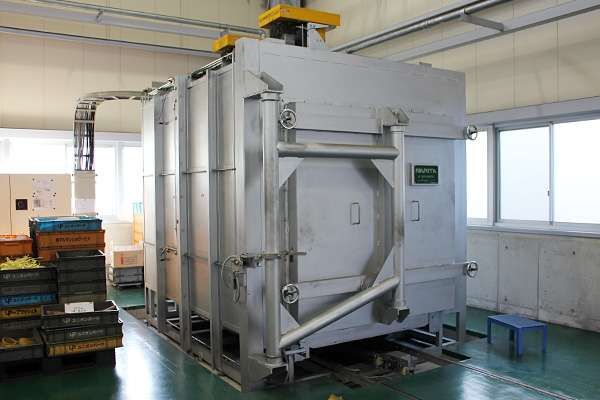

焼鈍炉

焼鈍炉

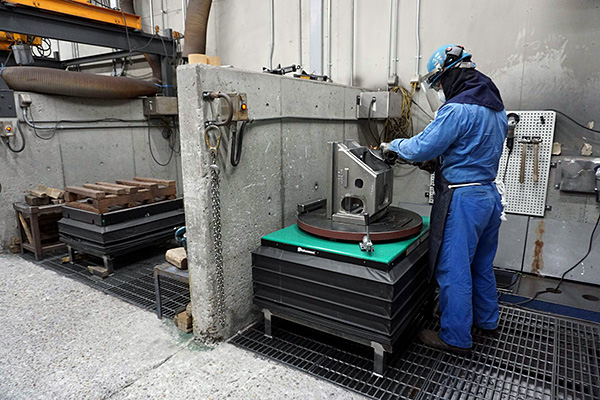

鋳仕上げ

鋳仕上げ

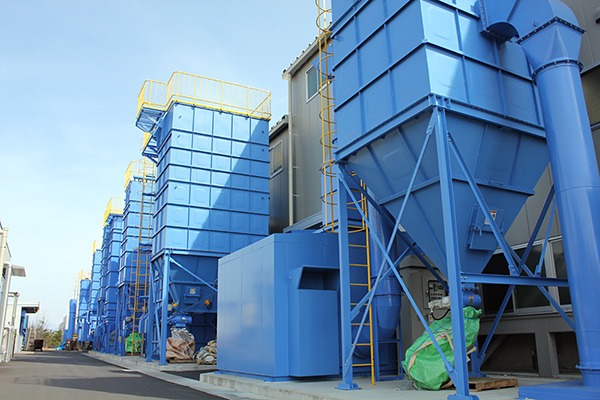

集塵機

集塵機

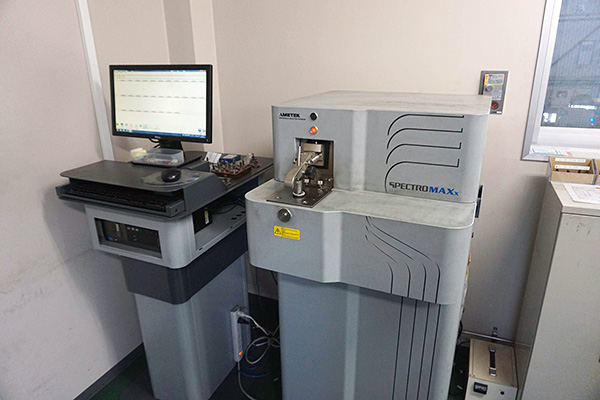

発光分光分析装置

発光分光分析装置

FACILITIES鋳造工場設備一覧

鋳造設備

型式 メーカー 機械名 台数 能力
高周波電気炉(1Ton炉) 富士電機   1 最大出力:900KW
高周波電気炉(0.2ton炉) 富士電機   2 最大出力:250KW
自硬性砂造型機 大洋マシナリー   1 造型能力:5Ton/時
砂回収装置 新東工業   1 回収能力:2Ton/時
砂冷却装置 新東工業 WSC-05 1 冷却能力:5Ton/時
砂再生機 新東工業 USR4 2222 1 再生能力:2Ton/時
モノレールショットブラスト 新東工業 KSB-25 1 処理容量:Φ1,300×H1,500 (ハンガータイプ)
エプロンショットブラスト 新東工業 SNB-Ⅱ 1 処理容量:0.4㎥
焼鈍炉(2.5Ton炉) NARITA   1 有効:W1,200×H1,200×L2,400
材料供給ロボット YASKAWA MOTOMAN ERDR-MH00215-A00 1 最大容量:180Kg
取鍋搬送ロボット YASKAWA MOTOMAN ERDR-UP350D-A02 1 最大容量:550Kg
塗型ロボット FANUC M-16iB/20 1 最大出力:5KW
湯道切断機(丸鋸切断機) FOCUS SA-80HB 1
自動倉庫(鋳型用) Muratec PC1-09-1000 1 棚数:238棚
自動倉庫(木型用) Muratec PC1-09-1000 1 棚数:163棚

品質管理

型式 メーカー 機械名 台数 能力
発光分光分析装置 AMETEK SPECTRO MAXx 1 30元素
CEメーター NISSABU NSP-2551CS 2
デジタルマイクロスコープ OLYMPUS DSX510 1
金属顕微鏡 Nikon EPIPHOT 1
油圧型ブリネル硬度計 IMAI BO4 1 試験荷重:3Ton
鋼球圧子:Φ10
簡易ブリネル硬度計 IMAI PB型 1 鋼球圧子:Φ5
ビッカース硬さ試験機 AKASHI MVK-EⅢ 1
ショア式硬さ試験機 N.S.S. Model-D 1
砂抗圧試験機 花王クエーカー KQK抗圧試験機 1
三次元湯流れ凝固解析システム QUALICA JSCAST 1
